پروژه EPC | تصفیه خانه فاضلاب بهداشتی – مقیاس صنعتی

پکیج تصفیه فاضلاب بابک مس ایرانیان

تصفیه خانه فلزی فاضلاب بهداشتی (انسانی) با ظرفیت ۸۰ هزار لیتر در روز

80m³/day ظرفیت طراحی

1400 سال اجرا

900m² مساحت سایت اجرایی

6 ماه مدت اجرا

این پروژه نمونه ای شاخص از اجرای یک تصفیه خانه فاضلاب بهداشتی در مقیاس صنعتی به صورت EPC است که با تمرکز بر کنترل ریسک، تضمین کیفیت خروجی و تحویل پایدار سیستم، از مرحله طراحی تا بهره برداری نهایی به صورت یکپارچه اجرا شده است.

نام پروژه	پکیج تصفیه فاضلاب بابک مس ایرانیان
کارفرما	مجتمع بابک مس ایرانیان
محصول	پکیج تصفیه فاضلاب فلزی
موقعیت جغرافیایی	کرمان – شهر بابک
ظرفیت پروژه	80 متر مکعب در شبانه روز
تجهیزات	مخزن دو طبقه ایستگاه پمپاژ و متعادلساز پروژه به حجم 100 مترمکعب از جنس بتن مسلح درجا ساختمان تجهیزات و کنترل مرکزی با مصالح بنایی به ابعاد 5 در 9 متر با تجهیزات کامل دو دستگاه پکیج فلزی کربن استیل هر کدام به ظرفیت تصفیه 40.000 لیتر در شبانه روز و مجموعا 80.000 لیتر در شبانه روز آشغالگیر میله ای و سبد از جنس استیل ضدزنگ SS316 پایپینگ کامل استیل و گالوانیزه فیلتر پرس جهت آبگیری لجن مازاد تابلو برق کنترلی تمام اتوماتیک و PLC فونداسیون بتنی پکیج پکیج تزریق پلی الکترولیت بلوئر هوادهی و دیفیوزر دیسکی حباب ریز

میزان پیشرفت پروژه 100%

میزان رضایت مشتری 100%

درخواست کارفرما

بر اساس بررسی های فنی، اطلاعات دریافتی از کارفرما و الزامات زیست محیطی پروژه، نیاز به طراحی و اجرای یک سیستم تصفیه فاضلاب بهداشتی با قابلیت عملکرد پایدار و دستیابی به استاندارد های خروجی آبیاری فضای سبز و کشاورزی مشخص گردید. بر این اساس، پکیج تصفیه فاضلاب پروژه بابک مس ایرانیان به صورت مهندسی شده و متناسب با شرایط بهره برداری سایت طراحی و اجرا شد.

در این پروژه، تصفیه فاضلاب بهداشتی انسانی با ظرفیت اسمی ۸۰ متر مکعب در شبانه روز از طریق دو پکیج فلزی مجزا، هر یک با ظرفیت ۴۰ مترمکعب در روز، انجام می شود. ساختار سیستم شامل واحد های آشغالگیر، متعادل سازی، بی هوازی، انوکسیک، هوادهی، ته نشینی، ضد عفونی پساب، پکیج تزریق کلر (هیپوکلرید کلسیم)، هاضم لجن و فیلتر شنی بوده و کلیه تجهیزات مکانیکی، پایپینگ داخلی از جنس گالوانیزه و پلی اتیلن، به همراه تابلوهای کنترل، توزیع قدرت و سیستم اتوماسیون صنعتی طراحی و اجرا گردید.

کیفیت پساب خروجی این تصفیه خانه مطابق با استاندارد های مورد تأیید جهت آبیاری فضای سبز و مصارف کشاورزی تعیین شده و عملکرد سیستم در دوره بهره برداری آزمایشی نشان دهنده راندمان بالای حذف آلاینده های آلی، با بیش از ۹۰ درصد کاهش BOD، می باشد. این سطح از عملکرد، پایداری سیستم و قابلیت بهره برداری بلند مدت آن را در شرایط عملیاتی پروژه تضمین می کند.

چالش های مهندسی پروژه

الزامات سخت گیرانه زیست محیطی و کیفیت پساب خروجی

پساب خروجی می بایست مطابق الزامات محیط‌ زیست و استاندارد های صنایع مادر تولیدی کنترل شود. این موضوع نیازمند طراحی فرآیندی دقیق، انتخاب تجهیزات قابل اتکا و پیش بینی سناریوهای نوسان بار آلودگی بود.

اقلیم و محدودیت های سایت صنعتی و ضرورت حداقل سازی توقف بهره برداری

شرایط جغرافیایی و لجستیکی سایت، زمان پنجره های اجرایی و دسترسی را محدود می کرد. راهکار باید به گونه‌ای انتخاب می شد که عملیات نصب و راه اندازی با حداقل ریسک و حداقل زمان توقف فعالیت های کارگاهی انجام شود.

هماهنگی همزمان میان عملیات سیویل، مکانیک و برق/ابزار دقیق

به علت همپوشانی فعالیت ها، نیاز به برنامه ریزی یکپارچه (Integrated Schedule) و کنترل Interface ها وجود داشت تا تداخل های اجرایی و دوباره کاری به حداقل برسد.

کیفیت ساخت و دوام تجهیز در چرخه عمر (Life-Cycle)

با توجه به محیط صنعتی، انتخاب متریال مناسب، کنترل جوشکاری و پوشش دهی و انجام آزمون های کیفی پیش از تحویل، عامل کلیدی در تضمین دوام و کاهش هزینه های نگهداری بود.

راهکار مهندسی و رویکرد اجرای EPC در صدرا مهاب

مهندسی (Engineering)

طراحی تفصیلی فرآیند، سازه و مکانیک، برق و ابزار دقیق؛ تهیه مدارک پایه و کارگاهی شامل PFD، P&ID، لیست تجهیزات و مصرف کننده ها، SLD و Wiring Diagram.
تعریف فلسفه کنترل و بهره برداری، تهیه Logic های کنترلی و الزامات HMI برای پایش آلارم ها و وضعیت تجهیزات.
طراحی ماژولار (دو پکیج فلزی موازی) با قابلیت بهره برداری مستقل/همزمان، به منظور افزایش Availability و کاهش ریسک زمان بندی نصب.

تأمین تجهیزات (Procurement)

تأمین تجهیزات کلیدی با تمرکز بر قابلیت اطمینان، خدمات پس از فروش و دسترس پذیری قطعات یدکی.
به کارگیری اجزای اتوماسیون صنعتی (PLC/HMI) و تجهیزات الکتریکی مطابق الزامات صنعتی و شرایط سایت.
کنترل کیفی ورودی کالا: بررسی CoC/گواهی متریال، تطابق مشخصات فنی، و ثبت سوابق مستند سازی.

ساخت و اجرا (Construction)

ساخت پکیج فلزی از جنس کربن استیل با ضخامت های مهندسی شده (۸ میلی متر در بدنه و ۱۰ میلی متر در کف) و اجرای جوشکاری های ساختاری مطابق WPS/PQR.
اجرای هیدروتست کارگاهی به عنوان آزمون صحت آب بندی و یکپارچگی، پیش از رنگ و ارسال به سایت.
احداث مخزن بتنی متعادل ساز (حدود ۱۰۰ مترمکعب) و اجرای عملیات نصب، پایپینگ، کابل کشی و Interface های مکانیک/برق در سایت.

راه اندازی و تحویل (Commissioning & Handover)

پیش راه اندازی، تست های عملکردی (Functional Tests) و راه اندازی تا رسیدن به شرایط پایدار (Stable Operation).
آموزش اپراتورها، تحویل مدارک بهره برداری و نگهداری (O&M) و تهیه صورت جلسات تحویل موقت/قطعی.
تحویل در زمان بندی توافق شده با نظارت و تأیید مشاور پروژه.

کنترل کیفیت، آزمون ها و مستند سازی

کنترل متریال و ردیابی (Traceability)

نشانه گذاری ورق ها و قطعات و ثبت سوابق مصرف، با الزام انطباق با ASTM و استاندارد های مرتبط.

کنترل جوش و ساخت

تدوین و اجرای WPS/PQR، بازرسی چشمی (VT) و کنترل کیفیت حین ساخت، ثبت گزارش های QC.

کنترل ابعادی (Dimensional Control)

کنترل تراز، شاقولی، ابعاد بحرانی و تلرانس های ساخت قبل از مونتاژ نهایی و پیش از رنگ.

آزمون های کارگاهی

هیدروتست و تست های کارکردی تجهیزات و تابلو قبل از انتقال به سایت.

اتوماسیون و برق

تست سیم کشی، اینترلاک ها، حفاظت ها و صحت عملکرد PLC/HMI در سناریوهای مختلف بهره برداری.

اصل حاکم بر QC در این پروژه: هر مرحله تنها پس از «تکمیل چک لیست های کیفی» و «تأیید های لازم» وارد مرحله بعد شد؛ هدف، تحویل تجهیزی بود که در بهره برداری بلند مدت، کم هزینه و پایدار بماند.

گالری تصاویر و شواهد اجرایی

کنترل ورق و استاندارد بابک مس — کنترل ورق و استاندارد: کنترل مواد اولیه و نشانه گذاری ورق (PL 8mm) و الزام انطباق با استانداردهای کیفی (ASTM).

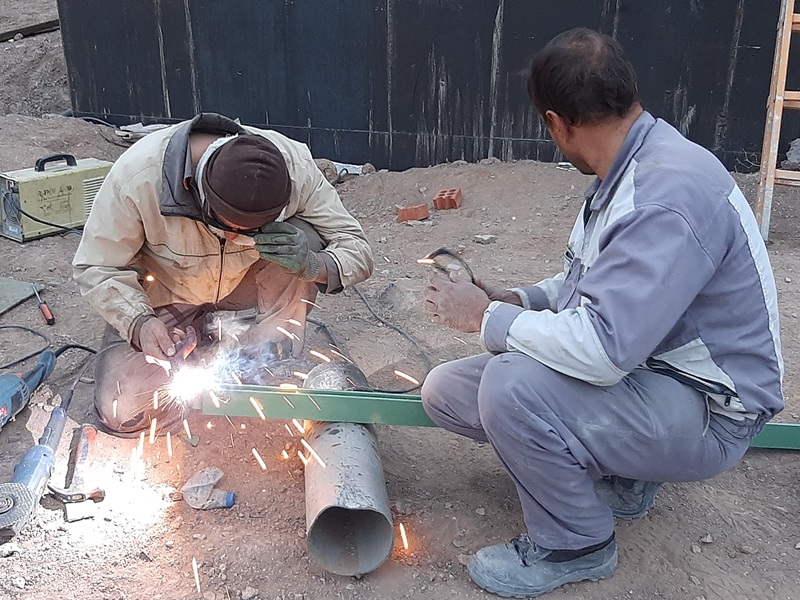

جوشکاری ساپورت ها بابک مس — جوشکاری ساپورت ها: تهیه، برشکاری و جوشکاری ساپورت لوله ها در محل پروژ

پایپینگ پمپاژ نهایی بابک مس — پایپینگ پمپاژ نهایی: استقرار پمپ های اروپایی و لوله کشی و نصب شیرآلات و ابزار دقیق خط پمپاژ پساب خروجی

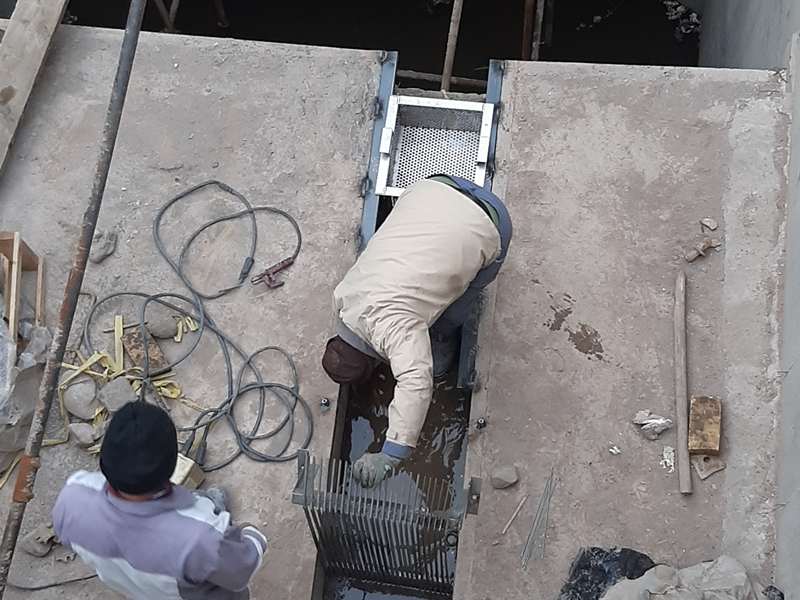

نصب آشغالگیر بابک مس — نصب آشغالگیر: جانمایی و نصب آشغالگیر میله ای با سبد از استیل ضدزنگ SS316 در کانال ورودی فاضلاب

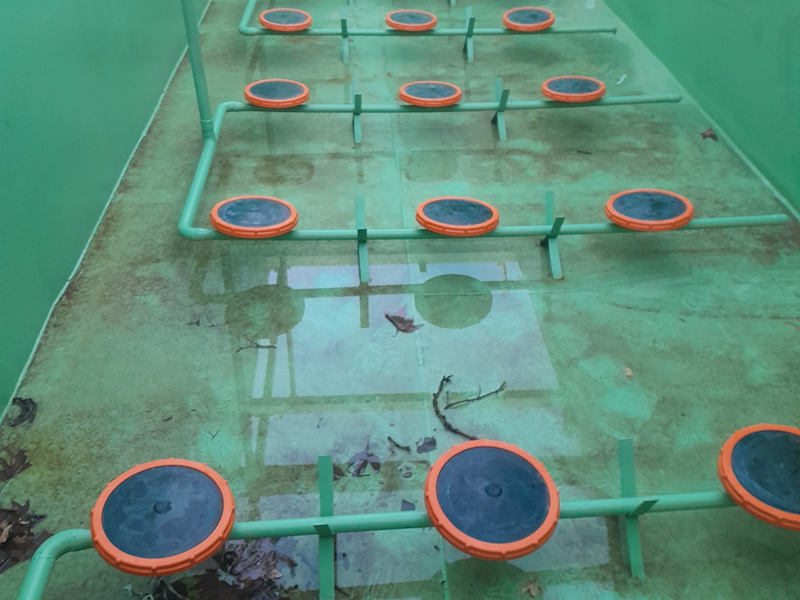

دیفیوزرگذاری بابک مس — دیفیوزرگذاری: نصب دیفیوزرهای دیسکی حباب ریز آلمانی در تانک هوادهی فاضلاب

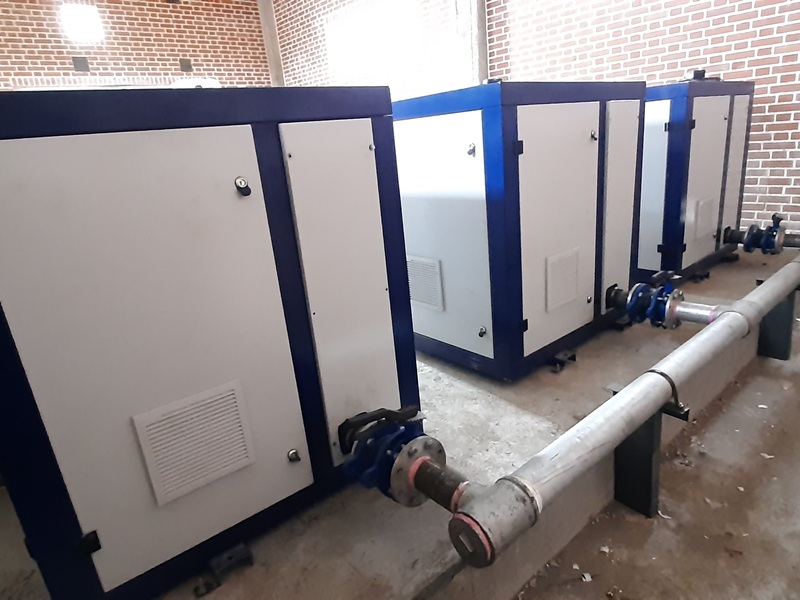

نصب بلوئرها بابک مس — نصب بلوئرها: استقرار و تراز نمودن کابینت بلوئرها و تکمیل پایپینگ خط هوا

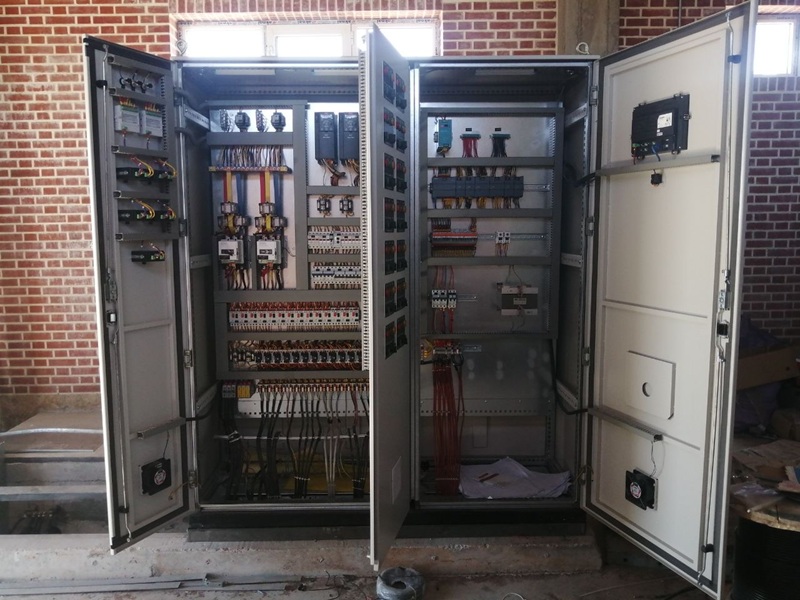

تابلو برق و اتوماسیون بابک مس — تابلو برق و اتوماسیون: مونتاژ و سیم کشی صنعتی، آماده برای تست های عملکردی و تحویل.

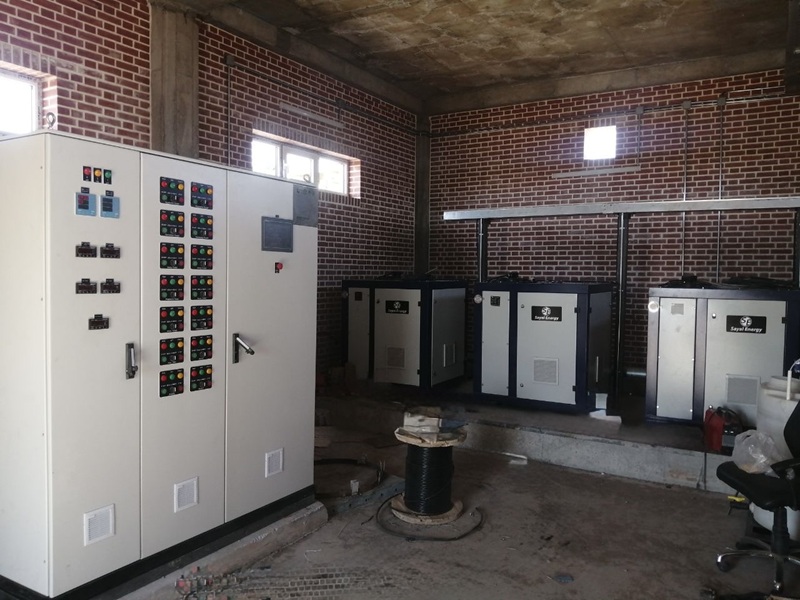

اتاق تجهیزات و بهره برداری بابک مس — اتاق تجهیزات و بهره برداری: استقرار تابلو، بلوئرها و تجهیزات جانبی برای راه اندازی پایدار.

سایت تصفیه خانه بابک مس — سایت تصفیه خانه: شمای کلی تصفیه خانه 80 مترمکعبی دو مدوله سایت بابک مس

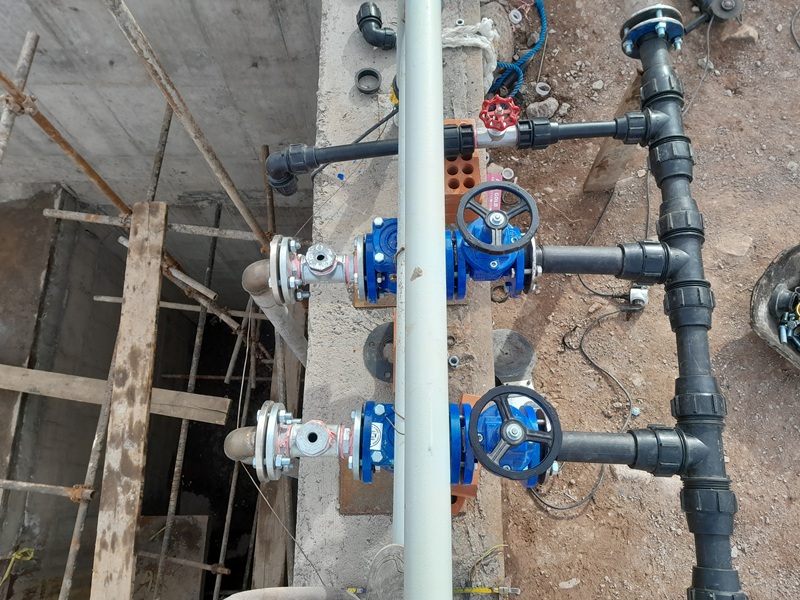

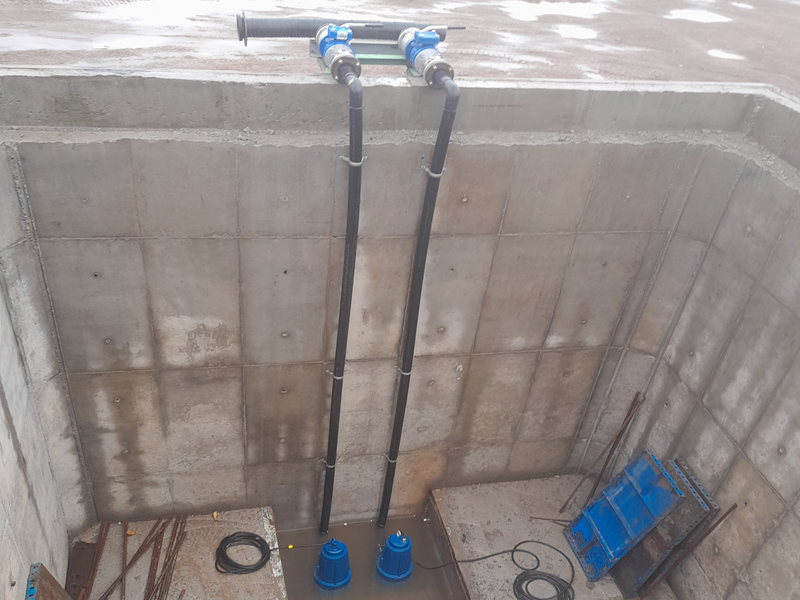

پایپینگ پمپاژ اولیه بابک مس — پایپینگ پمپاژ اولیه: لوله کشی و نصب شیرآلات و ابزار دقیق خط پمپاژ فاضلاب خام

استقرار دستگاه فیلترپرس بابک مس — استقرار دستگاه فیلترپرس: جانمایی سیستم لجن خشک کن اتوماتیک فیلترپرس

ساخت و جوشکاری در کارگاه بابک مس — ساخت و جوشکاری در کارگاه: ساخت در کارگاه و اجرای جوشکاری های ساختاری مطابق WPS/PQR و کنترل های حین ساخت.

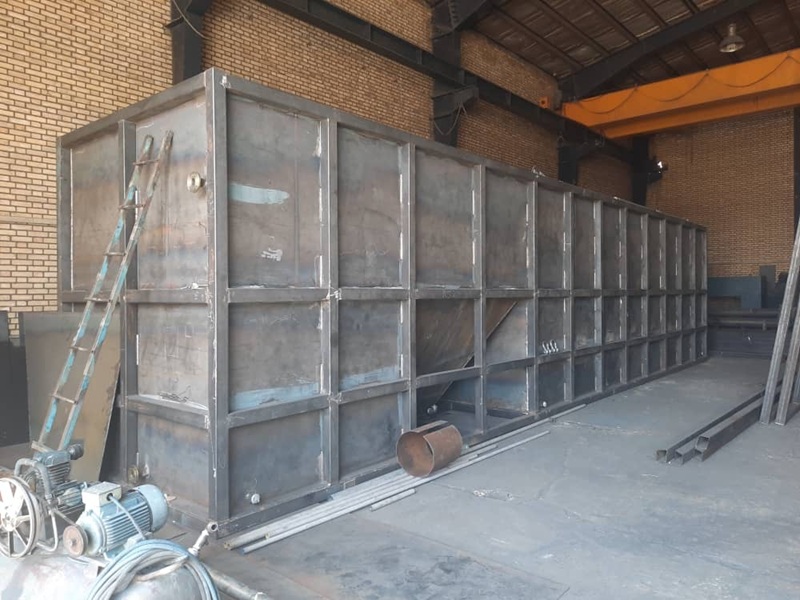

مونتاژ بدنه پکیج فلزی در کارگاه بابک مس — مونتاژ بدنه پکیج فلزی در کارگاه؛ آماده سازی برای تست های کیفی و عملیات پوشش دهی

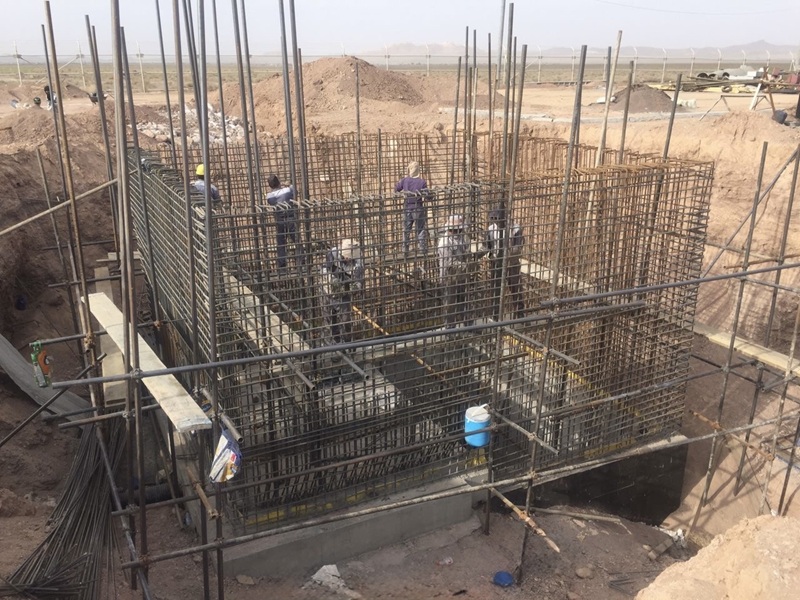

عملیات سیویل و مخزن بتنی بابک مس — عملیات سیویل و مخزن بتنی: اجرای عملیات سیویل: آرماتوربندی و قالب بندی مخزن بتنی متعادل ساز (≈۱۰۰ m³).

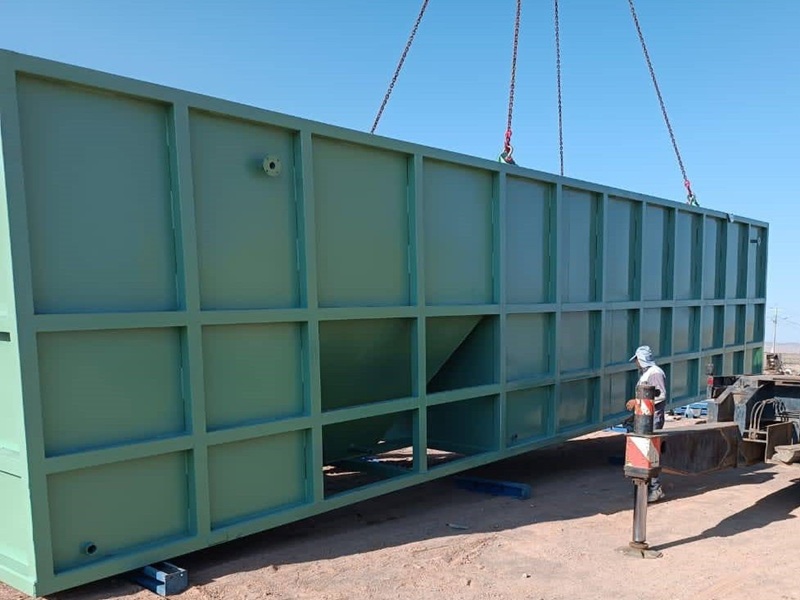

لیفتینگ و جابجایی پکیج بابک مس — لیفتینگ و جابجایی پکیج: حمل و جابجایی مدول پکیج با تمهیدات لیفتینگ و رعایت الزامات ایمنی و مهندسی نصب.

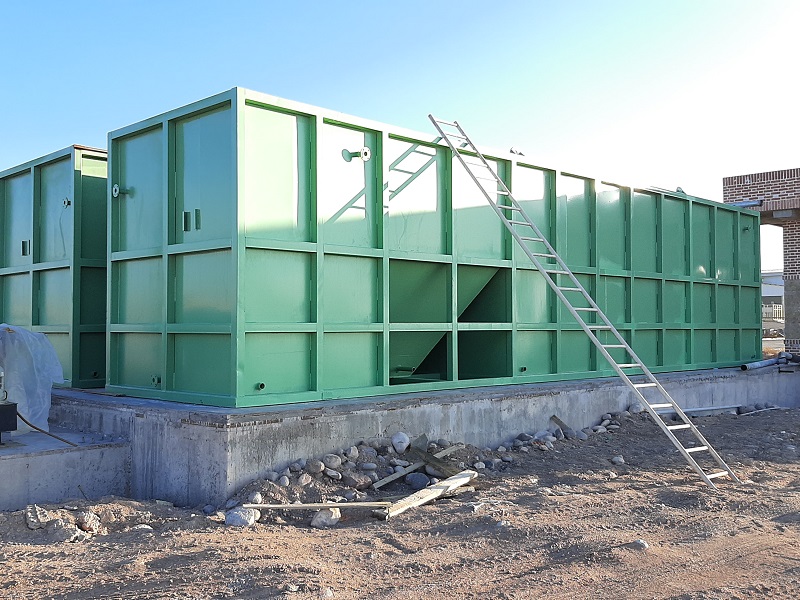

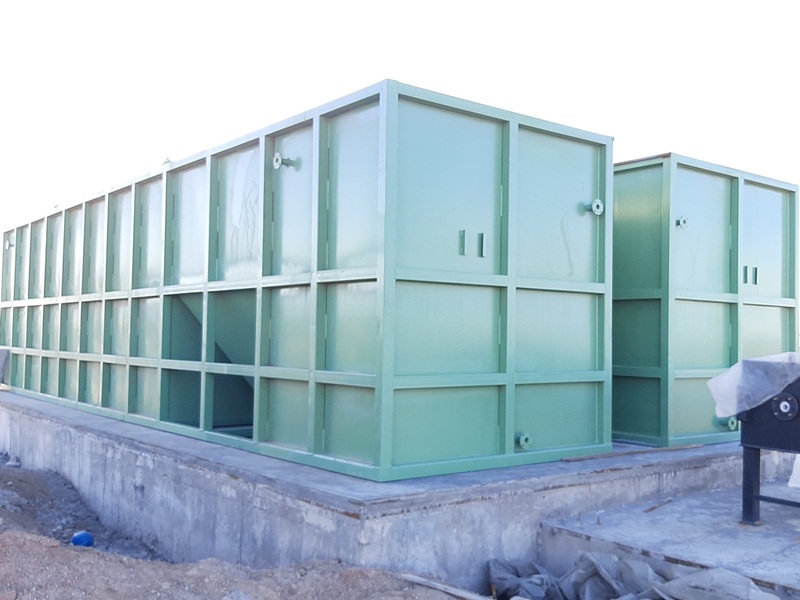

استقرار پکیج در سایت بابک مس — استقرار پکیج در سایت: نصب و استقرار پکیج فلزی در سایت (پس از آماده سازی فونداسیون و پلتفرم نصب).

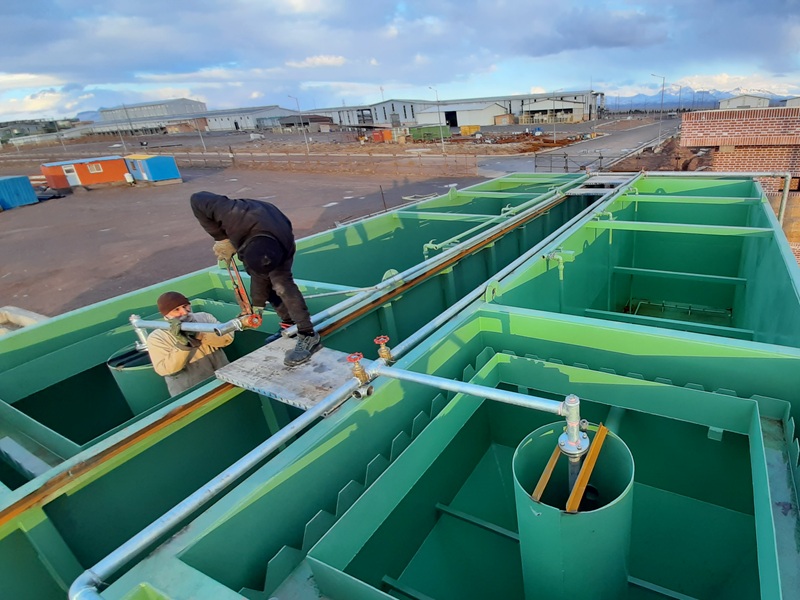

پایپینگ تکمیلی بابک مس — پایپینگ تکمیلی: تکمیل لوله کشی و نصب شیرآلات بین مدول ها از استیل ضدزنگ و گالوانیزه

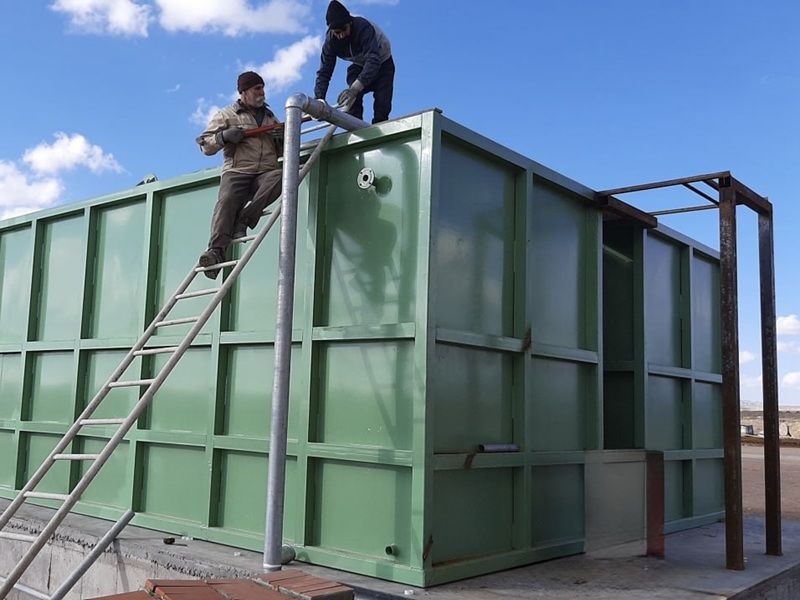

پایپینگ هوا بابک مس — پایپینگ هوا: لوله کشی هوا از جنس فولاد گالوانیزه از اتاق بلوئر به پکیج تصفیه

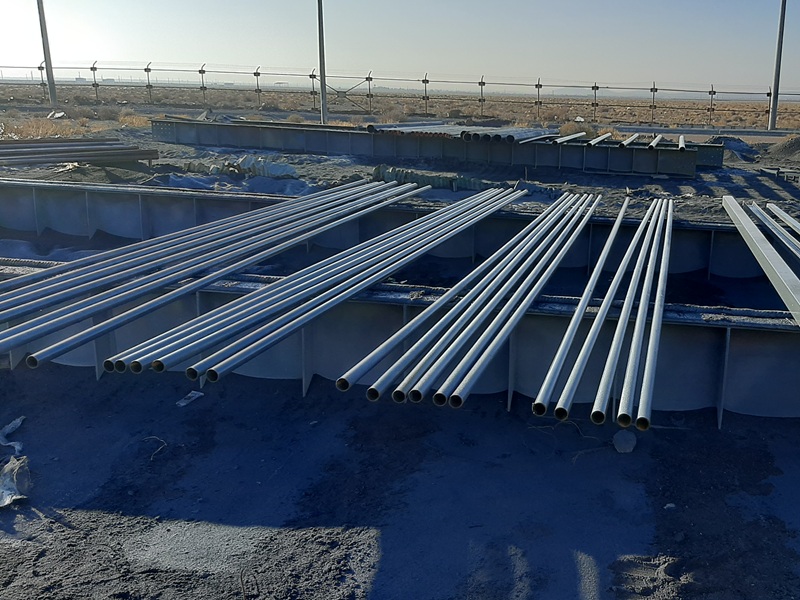

آماده سازی ساپورت ها بابک مس — آماده سازی ساپورت ها: فرایند سندبلاست، پرایمر و رنگ آمیزی پروفیل های ساپورت و هندریل مطابق استاندارد

نتیجه نهایی و ارزش افزوده برای کارفرما

تحویل قابل اتکا (Bankable Delivery)

ترکیب طراحی فرآیندی دقیق، انتخاب تجهیز مناسب، کنترل های کیفی مستند و اجرای منضبط، منجر به تحویل تجهیزی شد که از منظر بهره برداری و نگهداری، کم ریسک و قابل اتکا است.

کاهش ریسک زمان بندی و Interface

رویکرد ماژولار و برنامه ریزی یکپارچه میان سیویل/مکانیک/برق، زمان نصب و راه اندازی را بهینه کرد و احتمال دوباره کاری و تداخل اجرایی را کاهش داد.

مستند سازی مهندسی و شفافیت کنترل

تحویل مدارک فنی و O&M، صورت جلسات تست و گزارش های QC، امکان ممیزی، نگهداری و توسعه آتی را برای کارفرما تسهیل می کند.

چهره مهندسی برند صدرا مهاب

این پروژه نماینده رویکرد «Engineering-Led Execution» در صدرا مهاب است: تصمیم گیری های اجرایی بر مبنای محاسبه، استاندارد و کنترل ریسک انجام می شود نه بر مبنای حدس و تجربه صرف.
