طراحی پکیج تصفیه فاضلاب (مراحل، محاسبات، خروجی ها)

طراحی پکیج تصفیه فاضلاب، فرآیندی مهندسی شده برای تعیین ظرفیت، فرآیند تصفیه و ابعاد دقیق تجهیزات یک سیستم تصفیه فشرده و پیش ساخته است. برخلاف تصفیه خانه های سنتی که به فضای بزرگ و سازه ثابت نیاز دارند، پکیج تصفیه فاضلاب به صورت واحدی جمع و جور طراحی می شود که می توان آن را در پروژه های مسکونی، تجاری و صنعتی با محدودیت فضا نصب کرد. طراحی صحیح این سیستم، مستقیماً روی کیفیت پساب خروجی، مصرف انرژی و هزینه های بهره برداری بلند مدت اثر می گذارد، طراحی نادرست می تواند باعث فرار لجن، افزایش کدورت خروجی و عدم انطباق با استاندارد های محیط‌ زیست شود. اگر به دنبال پکیج تصفیه فاضلاب آماده برای پروژه خود هستید، طراحی صحیح، دقیقاً همین پارامترهایی است که در ادامه بررسی می کنیم: مراحل طراحی، محاسبات کلیدی و استاندارد های خروجی پساب.

مراحل طراحی پکیج تصفیه فاضلاب

مطالعات اولیه و آنالیز فاضلاب ورودی

اولین گام در طراحی پکیج تصفیه فاضلاب، آنالیز دقیق فاضلاب ورودی است. این آنالیز شامل اندازه گیری دبی، دما، pH و شاخص های کلیدی آلودگی مانند BOD، COD و TSS (مواد جامد معلق) می شود. نسبت BOD به COD مشخص می کند فاضلاب زیست تخریب پذیر است یا نیاز به تصفیه شیمیایی مکمل داردT این عدد مستقیماً روی انتخاب فرآیند تصفیه در مراحل بعدی اثر می گذارد.

تعیین ظرفیت و دوره طرح

ظرفیت پکیج بر اساس جمعیت یا واحد های مصرف کننده، نوع کاربری (مسکونی، تجاری، صنعتی) و پیش بینی رشد آینده تعیین می شود. دوره طرح: یعنی مدت زمانی که انتظار می رود پکیج بدون نیاز به ارتقا، ظرفیت طراحی شده را پوشش دهد که یکی از تصمیمات مهم این مرحله است، ظرفیت کمتر از نیاز واقعی باعث اشباع سریع سیستم می شود و ظرفیت بیش از حد نیاز، هزینه اولیه را بدون دلیل افزایش می دهد.

انتخاب فرآیند تصفیه

بر اساس نتایج آنالیز فاضلاب و ظرفیت مورد نیاز، فرآیند تصفیه بیولوژیکی مناسب انتخاب می شود. رایج ترین روش ها عبارت اند از:

• لجن فعال هوادهی گسترده (EAAS): در این روش، زمان ماند هیدرولیکی طولانی تر و سن لجن بالاتری نسبت به فرآیند های متعارف در نظر گرفته می شود، به همین دلیل حجم لجن مازاد تولیدی به شدت کاهش می یابد و نیاز به تخلیه دوره ای کمتر می شود. این روش در برابر نوسانات بار آلی و هیدرولیکی ورودی مقاومت بالایی دارد، چون توده باکتریایی فرصت بیشتری برای تطبیق با تغییرات دارد. در مقابل، به دلیل حجم بزرگ تر مخزن هوادهی، برای پروژه هایی با فضای کافی و بار ورودی نسبتاً متغیر (مانند مجتمع های مسکونی یا واحد های تجاری) گزینه مطمئن تری محسوب می شود.
• بستر متحرک بیوفیلم (MBBR): در فرآیند MBBR، مدیاهای معلق (Bio-media) به مخزن هوادهی اضافه می شوند تا باکتری ها روی سطح آن ها به صورت بیوفیلم رشد کنند، نه فقط به صورت معلق در آب مانند لجن فعال معمولی. این افزایش سطح تماس باکتری با فاضلاب، باعث می شود غلظت مؤثر جامدات معلق (MLSS) در حجم کمتری از مخزن قابل دستیابی باشد و در نتیجه حجم مخزن هوادهی کاهش پیدا کند. به همین دلیل MBBR گزینه مناسبی برای پروژه هایی با محدودیت فضا یا نیاز به ارتقای ظرفیت یک سیستم موجود بدون افزایش ابعاد فیزیکی است.
• بیو راکتور غشایی (MBR): این روش، تصفیه بیولوژیکی معمولی را با یک مرحله فیلتراسیون غشایی (به جای ته نشینی ثانویه سنتی) ترکیب می کند. غشا به طور کامل جامدات معلق و بخش زیادی از میکروارگانیسم ها را از پساب جدا می کند، به همین دلیل کیفیت خروجی MBR معمولاً از نظر کدورت و TSS به مراتب بالاتر از فرآیند های متعارف است و در بسیاری موارد امکان استفاده مجدد از پساب را فراهم می کند. این سطح از کیفیت معمولاً برای پروژه هایی توجیه پذیر است که استاندارد خروجی سخت گیرانه تری (مانند تخلیه به آب های سطحی) دارند یا قصد بازچرخانی پساب را دارند.
• راکتور ناپیوسته متوالی (SBR): در فرآیند SBR، تمام مراحل تصفیه، هوادهی، ته نشینی و تخلیه در یک مخزن واحد و به صورت دوره ای (نه در واحد های جداگانه و پیوسته) انجام می شود. این ویژگی باعث می شود SBR در برابر نوسانات شدید دبی ورودی (مانند پروژه هایی با مصرف فصلی یا اشباع نامنظم) انعطاف بیشتری از خود نشان دهد، چون هر چرخه تصفیه مستقل از چرخه بعدی تنظیم می شود. در مقابل، این روش معمولاً به سیستم کنترل و اتوماسیون دقیق تری نیاز دارد.

انتخاب نهایی به فضای در دسترس، بودجه پروژه و کیفیت مورد نظر پساب خروجی بستگی دارد.

محاسبات کلیدی در طراحی پکیج تصفیه فاضلاب

طراحی دقیق پکیج تصفیه فاضلاب صرفاً انتخاب فرآیند مناسب نیست؛ چند پارامتر محاسباتی کلیدی نیز باید بر اساس فرمول های مهندسی استاندارد و متناسب با نوع و بار فاضلاب تنظیم شوند. اشتباه در هرکدام از این محاسبات، حتی با انتخاب درست فرآیند تصفیه، می تواند منجر به افت کیفیت پساب یا هزینه اضافی ساخت شود. در ادامه، هر پارامتر را معرفی می کنیم.

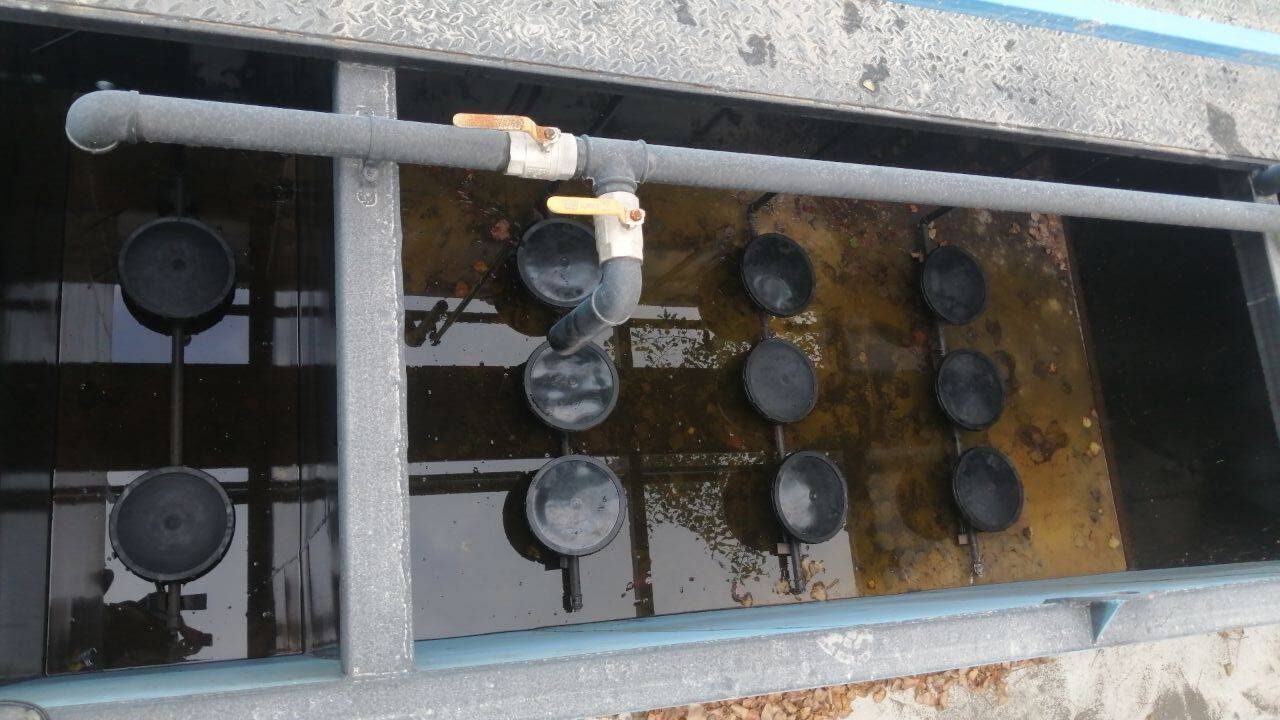

زمان ماند هیدرولیکی (HRT)

زمان ماند هیدرولیکی، مدت زمانی است که فاضلاب در هر واحد از پکیج (مانند متعادل ساز یا مخزن هوادهی) باقی می ماند. این عدد باید به اندازه کافی باشد تا فرآیند بیولوژیکی یا ته نشینی کامل شود، اما نه آن قدر زیاد که حجم و هزینه ساخت پکیج را بی دلیل افزایش دهد.

فرمول: HRT = V / Q
که در آن V حجم مخزن (متر مکعب) و Q دبی ورودی فاضلاب (متر مکعب بر ساعت) است.

برای مخزن هوادهی در فرآیند هوادهی گسترده (EAAS)، HRT معمولاً در بازه ۱۸ تا ۳۶ ساعت طراحی می شود، به مراتب بیشتر از فرآیند های متعارف (که در آن ها ۴ تا ۸ ساعت کافی است) چون هدف EAAS کاهش حجم لجن مازاد و افزایش پایداری سیستم در برابر نوسانات است.

زمان ماند لجن یا سن لجن (SRT)

سن لجن، مدت زمانی است که توده باکتریایی (نه لزوماً مولکول های آب) در کل سیستم باقی می ماند و مستقل از HRT محاسبه می شود؛ چون بخشی از لجن به طور مداوم به مخزن هوادهی بازگردانده می شود (لجن برگشتی) در حالی که فاضلاب به صورت پیوسته از سیستم خارج می شود.

فرمول مفهومی: SRT = (جرم توده باکتریایی موجود در سیستم) ÷ (جرم توده باکتریایی خارج شده از سیستم در روز)

سن لجن مناسب، رشد پایدار باکتری های تجزیه کننده مواد آلی را تضمین می کند. برای فرآیند هوادهی گسترده، سن لجن معمولاً در بازه ۲۰ تا ۳۰ روز طراحی می شود، بسیار بیشتر از فرآیند های متعارف (۵ تا ۱۵ روز) که همین سن لجن بالا، دلیل اصلی حجم کم لجن مازاد تولیدی در پکیج های هوادهی گسترده است.

نسبت F/M (نسبت غذا به میکروارگانیسم)

این نسبت، میزان بار آلی ورودی (غذای در دسترس باکتری ها) را نسبت به جمعیت توده بیولوژیکی موجود در مخزن هوادهی می سنجد.

فرمول: F/M = (Q × S₀) / (V × X)
که در آن Q دبی ورودی، S₀ غلظت BOD ورودی، V حجم مخزن هوادهی و X غلظت MLSS است. واحد رایج آن کیلوگرم BOD به ازای کیلوگرم MLSS در روز است.

نسبت F/M نامتعادل می تواند باعث رشد بیش از حد یا کمبود باکتری و در نتیجه افت راندمان تصفیه شود. برای فرآیند هوادهی گسترده، این نسبت معمولاً بین ۰.۰۵ تا ۰.۱۵ نگه داشته می شود؛ در فرآیند های متعارف این بازه معمولاً بین ۰.۲ تا ۰.۴ است، نسبت پایین تر در هوادهی گسترده به این معناست که باکتری ها زمان بیشتری برای تجزیه کامل مواد آلی دارند.

MLSS (غلظت جامدات معلق مخلوط)

MLSS غلظت توده بیولوژیکی فعال در مخزن هوادهی را نشان می دهد و مستقیماً در فرمول F/M استفاده می شود. کنترل دقیق این عدد، یکی از عوامل اصلی پایداری فرآیند لجن فعال است.

در فرآیند هوادهی گسترده، MLSS معمولاً در بازه ۳۰۰۰ تا ۶۰۰۰ میلی گرم بر لیتر نگه داشته می شود؛ در فرآیند های متعارف این بازه معمولاً ۱۵۰۰ تا ۳۰۰۰ میلی گرم بر لیتر است. MLSS پایین تر از حد لازم باعث ناکافی بودن توده باکتریایی برای تجزیه بار آلی می شود؛ بالاتر از حد مجاز نیز می تواند ته نشینی لجن در حوض ته نشینی ثانویه را مختل کند.

بار آلی و بار هیدرولیکی ورودی

بار آلی (بر اساس BOD یا COD ورودی) و بار هیدرولیکی (بر اساس دبی) دو عاملی هستند که ظرفیت واقعی مورد نیاز پکیج را تعیین می کنند.

فرمول بار آلی حجمی: بار آلی = (Q × S₀) / V — بر حسب کیلوگرم BOD به ازای هر متر مکعب حجم مخزن در روز

نادیده گرفتن شوک های موقت این دو پارامتر (مثلاً افزایش ناگهانی جمعیت یا فعالیت صنعتی فصلی) از رایج ترین دلایل افت کیفیت پساب خروجی است، حتی در سیستم هایی که طراحی پایه شان درست بوده است.

جدول جامع پارامترهای طراحی (راهنمای کلی مهندسی، نه جایگزین محاسبه اختصاصی پروژه)

این بازه ها بر اساس منابع مرجع مهندسی تصفیه فاضلاب (نظیر Metcalf & Eddy) و تجربه رایج صنعت تدوین شده اند. عدد نهایی هر پارامتر برای یک پروژه مشخص، باید بر اساس آنالیز واقعی فاضلاب همان پروژه محاسبه شود، همین دقت محاسباتی است که تفاوت بین یک پکیج تصفیه فاضلاب پایدار و یک سیستم مستعد افت راندمان یا فرار لجن را رقم می‌زند. از آنجا که استاندارد های سازمان حفاظت محیط زیست نیز می توانند به مرور بازنگری شوند، کارشناسان طراح پیش از نهایی سازی طرح، این مقادیر را با آخرین ویرایش رسمی استاندارد تطبیق می دهند.

چرا این تفاوت در طراحی اهمیت دارد

اگر پروژه ای قرار است پساب خود را به رود خانه یا کانال آبی تخلیه کند، پکیج باید طوری طراحی شود که BOD خروجی به ۳۰ میلی گرم بر لیتر یا کمتر برسد، که معمولاً به سن لجن بالاتر، زمان ماند هیدرولیکی بیشتر یا فرآیند هایی مانند MBR با کیفیت خروجی بالا نیاز دارد. در مقابل، پروژه ای که پساب را صرفاً برای آبیاری فضای سبز همان محل استفاده می کند، ممکن است با فرآیندی ساده تر و اقتصادی تر (مانند EAAS استاندارد) به استاندارد مورد نیاز برسد. تعیین محیط پذیرنده پساب، پیش از انتخاب فرآیند تصفیه، از تصمیمات نخستین و تعیین کننده در کل پروژه است، نه جزئیاتی که بعد از ساخت پکیج مشخص شود.

چرا طراحی نادرست پکیج تصفیه فاضلاب پرهزینه است؟

بسیاری از مشکلات پکیج های تصفیه فاضلاب، نه از خرابی تجهیزات، بلکه از محاسبات ناقص در مرحله طراحی ناشی می شوند. رایج ترین اشتباهات عبارت اند از:

نادیده گرفتن شوک بار آلی و هیدرولیکی: طراحی بر اساس دبی و بار متوسط، بدون در نظر گرفتن نوسانات واقعی (مثلاً افزایش جمعیت در تعطیلات یا فعالیت فصلی صنعتی)، باعث می شود سیستم در پیک مصرف از کار بیفتد.

عدم تناسب ظرفیت با نیاز واقعی پروژه: ظرفیت کمتر از نیاز باعث اشباع سریع و افت راندمان می شود، ظرفیت بیش از حد نیاز، هزینه ساخت و بهره برداری را بدون دلیل فنی افزایش می دهد.

فرار لجن (Sludge Washout): زمانی رخ می دهد که سن لجن یا نسبت F/M به درستی محاسبه نشده باشد؛ نتیجه آن افزایش کدورت و COD در پساب خروجی است، دقیقاً در شرایطی که تطابق با استاندارد محیط‌ زیست اهمیت بیشتری دارد.

انتخاب فرآیند نامتناسب با نوع فاضلاب: استفاده از یک فرآیند استاندارد بدون توجه به نسبت BOD به COD یا وجود آلاینده های خاص (مانند فلزات سنگین در فاضلاب صنعتی)، می تواند باکتری های تصفیه کننده را از بین ببرد و کل فرآیند بیولوژیکی را متوقف کند.

این اشتباهات معمولاً پس از بهره‌برداری و در زمان بازرسی محیط زیست آشکار می شوند، جایی که اصلاح آن ها بسیار پرهزینه تر از طراحی درست از ابتدا است. صدرامهاب با تجربه در طراحی و ساخت پکیج تصفیه فاضلاب، این محاسبات را برای هر پروژه به صورت اختصاصی و بر اساس آنالیز واقعی فاضلاب انجام می دهد.

سوالات متداول

۱. طراحی پکیج تصفیه فاضلاب شامل چه مراحلی است؟
آنالیز فاضلاب ورودی، تعیین ظرفیت و دوره طرح، انتخاب فرآیند تصفیه، طراحی هیدرولیکی و انتخاب تجهیزات، و در نهایت اجرا و بهره برداری آزمایشی.

۲. تفاوت زمان ماند هیدرولیکی (HRT) و سن لجن (SRT) چیست؟
HRT مدت زمان ماندگاری فاضلاب در مخزن است، SRT مدت زمان ماندگاری توده باکتریایی در سیستم است و مستقل از HRT محاسبه می شود.

۳. ظرفیت پکیج تصفیه فاضلاب چگونه محاسبه می شود؟
بر اساس جمعیت یا واحد های مصرف کننده، نوع کاربری (مسکونی، تجاری، صنعتی)، دبی متوسط و حداکثر فاضلاب، و پیش بینی رشد آینده پروژه.

۴. کدام فرآیند تصفیه (MBBR، MBR، EAAS، SBR) برای پروژه من مناسب است؟
به فضای در دسترس، بودجه و کیفیت مورد نیاز پساب خروجی بستگی دارد؛ برای فضای محدود معمولاً MBBR یا MBR، و برای پروژه های با فضای کافی، لجن فعال، هوادهی گسترده (EAAS) پیشنهاد می شود.

۵. چرا نسبت BOD به COD در طراحی مهم است؟
این نسبت مشخص می کند فاضلاب زیست تخریب پذیر است یا نیاز به تصفیه شیمیایی مکمل دارد و مستقیماً روی انتخاب فرآیند تصفیه اثر می گذارد.

۶. کدام استاندارد خروجی پساب برای پروژه من مناسب است؟
به محیط پذیرنده پساب بستگی دارد: استاندارد تخلیه به آب های سطحی سخت گیرانه ترین، تخلیه به چاه جذبی متوسط، و مصارف کشاورزی معمولاً سهل گیرانه تر است.

۷. فرار لجن (Sludge Washout) چیست و چرا رخ می دهد؟
زمانی رخ می دهد که سن لجن یا نسبت F/M به درستی طراحی نشده باشد و منجر به افزایش کدورت و COD در پساب خروجی می شود.

۸. طراحی نادرست پکیج تصفیه فاضلاب چه هزینه ای در پی دارد؟
اصلاح مشکلاتی مانند فرار لجن، عدم تطابق با استاندارد خروجی یا ظرفیت نامتناسب، پس از بهره برداری بسیار پرهزینه تر از طراحی صحیح در ابتداست.
